导线卡线器的性能试验方式
作者：NGK
发布时间：2019-10-28 15:42:19
一、两个规范规定的差别：

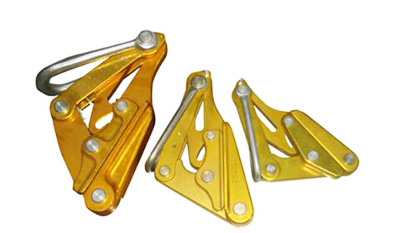

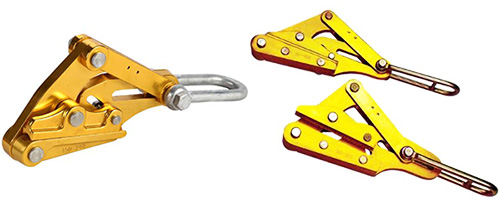

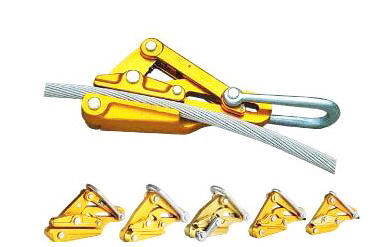

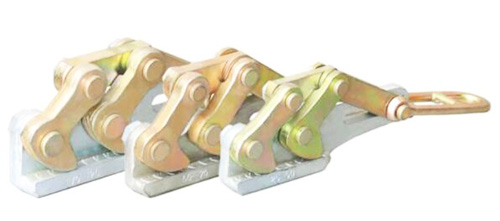

导线卡线器（简称卡线器）俗称导线活嘴，是输变电路线工程项目牵张施工放线全过程中常见的锚线和紧线专用工具。做为关键的受压安全工器具，电力行业标准 DI/T875-2004《电力线路工程施工设备设计方案、试验基础规定》（简称《基础规定》）和D15009.2-2004《建筑工程安全生产工作技术规范第2一部分：空架输电线路》（简称《电气安全》都明确指出了开展负载试验和负载试验的倍数。可是2个规范的规定却不同样，在《基础规定》中要求卡线器负载试验的试验倍数为1.25，而在《电气安全》中要求卡线器负载试验的试验倍数为2，表层来看2个规范是互相分歧的，但仔细观察一下，便会看得出这由于两规范的着重点大不一样。《基础规定》中更加侧重于对安全工器具工作中性能的试验，而《电气安全》中则更加侧重于对安全工器具安全性能的试验。就对卡线器来讲，工作中性能关键指卡线器可否紧紧抓住把握导线不至导线脱位；而安全性能则主要考虑到卡线器是不是可以承担住工作上的负荷而以至于受损。因而二者对负载试验的倍数规定也就不一样，安全性能试验负荷比工作中性能试验负荷规定要高。
二、规范的恰当应用：
1、在工程项目一切正常的安全工器具试验中，也遇到了相近难题。在规范GBl2167-90《带电作业用铝合金型材紧线工装夹具》中，卡线器的型号规格和额定值负荷的制定较为模棱两可，例如：JLKl50-240型卡线器的额定值负荷为30kN。JLK300-400型卡线器的额定值负荷为45kN，那样的制定就为安全工器具试验产生了不便。假如严格执行规范实行，针对LGJ-300725型导线按《基础规定》试验负荷要做到56.25kN，按《电气安全》试验负荷要做到90kN90kN，而LGJ-300/25型导线测算扯断力为83.41kN，试验未做到56.25kN时导线表层铝股通常早已扯断，而且本质达不上90kN。因此呆板的依照规范实行是难以实现的，都是不合理的；
2、根据近些年的持续实践活动及其和卡线器生产商的沟通交流，一些生产商早已对卡线器的型号规格和额定值负荷开展了变更，将卡线器型号规格优化，再次区划，而且对额定值负荷开展了再次设置。如奇峰铸造厂再次设置后的型号规格和额定值负荷；
3、再次设置后的型号规格和额定值负荷趋向有效，可是试验假如仍简易按规范规定实行仍是有问题的。这还要从卡线器额定值负荷制定的基本原理上去剖析：
3、再次设置后的型号规格和额定值负荷趋向有效，可是试验假如仍简易按规范规定实行仍是有问题的。这还要从卡线器额定值负荷制定的基本原理上去剖析：
卡线器的额定值负荷按下列方式设置：
（1）导线的实际上破断抗拉力，即确保测算抗拉力取测算扯断力的95%；
（2）导线的较大应用支撑力取导线实际上破断抗拉力的40%（即2.5倍安全性能）；
（3）导线安裝情况的支撑力一般不超较大应用支撑力的75%。
4、因而卡线器的额定值负荷：测算扯断力x95%x40%x75%：测算扯断力x28.5%。可是针对同样铝横截面而钢芯截面不一样的状况，生产厂家以便能使统一规格型号的卡线器能适用同样铝横截面不一样钢芯的导线，导线的测算扯断力类似取同样横截面铝导线各规格型号的均值测算扯断力做为卡线器额定值负荷的测算根据；
5、可是应当清晰，同样铝横截面因为钢芯截面不一样，测算扯断力相距是挺大的。针对每一次工程项目中应用的导线只能实际难题实际看待，对不一样的导线应根据测算确认其不一样的卡线器额定值负荷和试验负荷，这算是对规范规定最好是的阐释。
2、工作中性能试验时要卡线器卡死当场应用的导线，加荷至测算工作中性能试验负荷，维持10min，如导线无脱位状况则证明材料卡线器的工作中性能达标；
3、在安全性能试验中，因为试验负荷很大，通常出現因为导线表层铝股剥端而达不上试验负荷，因而能够在安全性能试验中制做一定的辅助软件，如表层包有铝皮的圆钢（因工作中性能试验早已做过，能够不考虑到铝皮表层的情况对卡线器夹紧性能分辨的危害），加荷至测算安全性能试验负荷，维持10min，如卡线器无受损，抛撑后查验仍无形变卡滞状况，则证明材料卡线器的安全性能达标。
